ZEISS O-INSPECT

Mô tả sản phẩm

Chuyên gia trong mọi lĩnh vực đo lường

Máy đo đa giác O-INSPECT của ZEISS cho phép bạn tối ưu hóa từng đặc tính của chi tiết cần đo bằng phương pháp quang học kết hợp tiếp xúc. Một tính năng quan trọng: O-INSPECT cung cấp độ chính xác đáng tin cậy của dữ liệu 3D phù hợp với tiêu chuẩn ISO ở nhiệt độ 18-30 °C. Bên cạnh đó phần mềm CALYPSO không chỉ cung cấp kết quả dễ dàng mà còn đơn giản hóa việc phát hiện và xác định chính xác nguyên nhân gây ra lỗi.

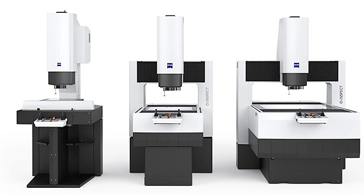

O-INSPECT 322
Phạm vi đo (dm) 3/2/2
O-INSPECT 543
Phạm vi đo (dm) 5/4/3
O-INSPECT 863
Phạm vi đo (dm) 8/6/3

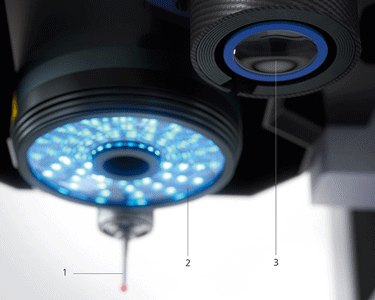

Tính năng, đặc điểm
Telecentric zoomlens Discovery

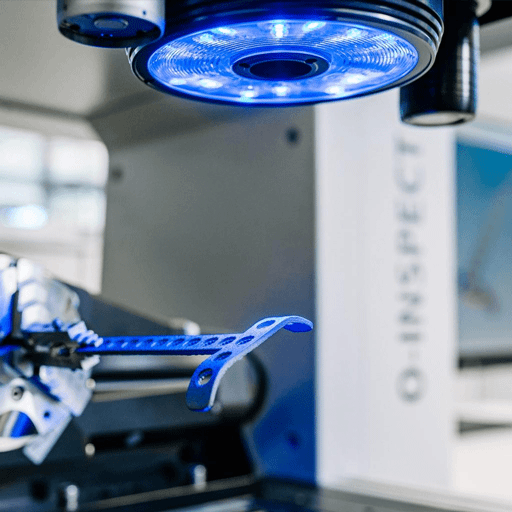

Hệ thống chiếu sáng thích ứng
Cảm biến quét VAST XXT
Đầu dò
Hình cầu cân chỉnh
Tùy chọn
cảm biến khoảng cách ánh sáng trắng
bàn xoay
hệ thống bốc xếp bằng pallet kính và lưới pallet
pallet hiệu chuẩn
Phần mềm CALYPSO

Khẩu độ chiếu rộng, định nghĩa chính xác hình ảnh – ống kính zoom ZEISS Discovery

ZEISS Discovery.V12 đến từ bộ phận Kính hiển vi của ZEISS. So với tiêu chuẩn ống kính, nó cung cấp một lĩnh vực hình ảnh 4x lớn hơn và định nghĩa hình ảnh rất tốt  ở các khu ngoại vi.
Kết quả: giảm thời gian đo và độ chính xác tuyệt vời.

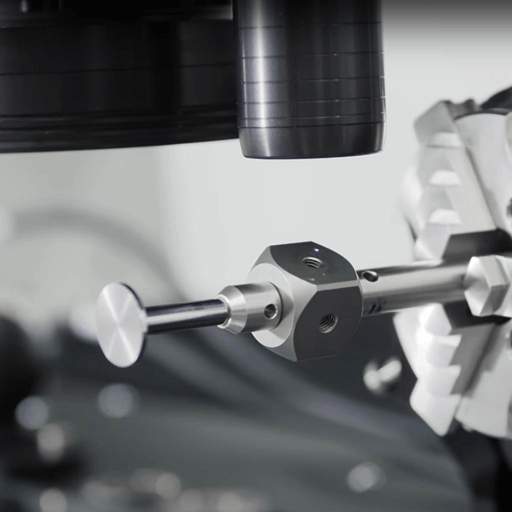

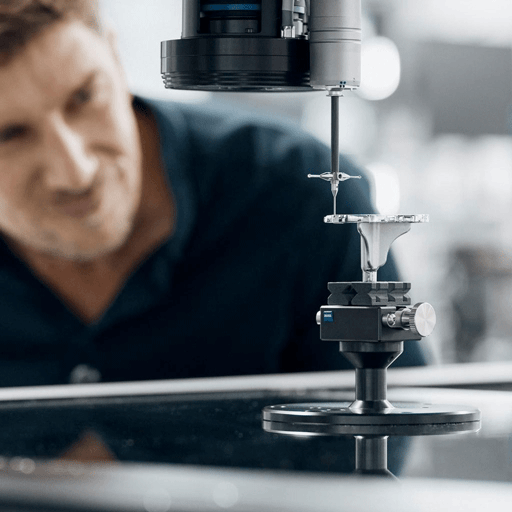

Điểm đo khác, thông tin thêm – cảm biến quét ZEISS VAST XXT

Với ZEISS VAST XXT, O-INSPECT được trang bị cảm biến tiếp xúc linh hoạt, nhanh và chính xác cao. Bộ cảm biến quét này thu được số lượng lớn các điểm trong một lần truyền đơn. ZEISS O-INSPECT cho phép quét với khả năng thăm dò trong phạm vi millinewton tại các khu vực mà các máy đo đa cảm biến khác chỉ có thể đo đơn điểm hạn chế. Điều này làm cho khả năng đo 3 chiều các cạnh, thành mỏng trở nên dễ dàng.

Nhanh chóng và chính xác. Nhìn và hiểu – với ZEISS CALYPSO

Cùng với ZEISS CALYPSO, ZEISS O-INSPECT mở ra một chiều hướng hoàn toàn mới. Bạn sẽ thấy tình trạng hiển thị thực được phân bổ và diễn giải bởi các kết quả đo.

Đo lỗi chiều dài E0 từ 1,5 + L / 350 mm
Phạm vi đo

       XYZ
7/7/6700700600
7/10/67001,000600
10/12/61,0001,200600
10/16/61,0001,600600
9/12/89001,200800
9/16/89001,600800
12/18/101,2001,8001,000
12/24/101,2002,4001,000

Cảm biến đa dạng

ZEISS CONTURA có cảm biến cố định, bộ phận giữ RDS linh hoạt dạng dò khớp nối , hoặc dò quét. Mọi cảm biến đều có thể quét. Công nghệ hoa tiêu đạt chuẩn  – cho mọi hoạt động mượt mà không cần dừng lại.

Mạnh mẽ và Chính xác

Tùy thuộc vào thiết lập, thanh dẫn sứ hoặc CARAT được sử dụng cho ZEISS CONTURA cho sự ổn định cao, tỏa nhiệt thấp và giảm tối đa trọng lượng dịch chuyển. Ổ bi nhẹ ở cả 3 trục đảm bảo tính ổn định liên tục ngay cả trong trạng thái chạy nhanh và tăng tốc. Cân chỉnh bằng sứ pha lê nhẹ nhàng và không cần bất cứ cảm biến nhiệt hay đo lường chi tiết nào khác. Thiết bị hoàn toàn phù hợp với sàn nhà và chịu được mọi tác động cũng như ô nhiễm khác.

CAA – Độ chính xác như máy tính

Dạng cầu được nhắm đến các tác động lớn khiến nó hoàn toàn chính xác, đặc biệt trong khi quét. ZEISS CONTURA tính toán chi tiết mọi tác động bên trong. Nó đảm bảo độ chính xác tuyệt đối ngay cả khi quét ở tốc độ cao

Điều khiển thuận tiện

Hệ thống được điều khiển qua bảng điều khiển thân thiện và không cần máy tính khác. Thao tác chủ động đảm bảo sự dễ dàng và chính xác trong mọi hướng của các chuyển động trên các trục. Tốc độ được thiết lập dạng CNC

Điều kiện

HTG (độ lệch nhiệt độ cao) cho khoảng giới hạn nhiệt độ lớn (18-26 độ) với các thông số không đổi. Cảm biến nhiệt độ cho các bộ phận và máy ở mức x = 700/1.000 mm

Cảm biến tiên tiến cho khả năng tái hoạt động tối đa không cần cân chỉnh lại

Cảm biến dễ dàng thay đổi với dạng dò chủ động

Hệ thống tiết kiệm khí ZEISS cho phép tiết kiệm tới 60% luồng khí nén

Sensor variations /THÔNG SỐ CẢM BIẾN

Direkt

Kiểu cảm biến Direkt rất lý tưởng cho việc đo đạc các thiết bị nhỏ, với các góc vuông, không có các góc nghiêng. Được trang bị cảm biến ZEISS VAST XXT, ZEISS CONTURA direkt cung cấp một công cụ chuyên biệt riêng có của thế giới quét từ ZEISS để sản xuất, đo đạc các chi tiết ở mức chi tiết, phân đoạn công việc độc lập. Cảm biến đơn điểm XDT do ZEISS có thể được lắp thêm trên VAST XXT nếu cần. Direkt ZEISS CONTURA có các kích thước 10/16/6

RDS

Kết hợp với VAST XXT của ZEISS, RDS linh hoạt, dạng khớp nối cho phép đo đạc từ tất cả các góc độ. Với tổng cộng 20.736 vị trí với bước thay đổi 2.5 độ, RDS có thể quét tới mọi góc độ. Đó là ưu điểm tuyệt đối đối với các chi tiết phức tạp, cho các chi tiết với các biên dạng phức tạp, hay cần tạo các biên dạng phức tạp. Thời gian căn chỉnh được tối giản nhờ chế độ tuần tự căn chỉnh quang học. RDS cũng có khả năng sử dung các cảm biến khác từ ZEISS trên ZEISS CONTURA.

AKTIV

ZEISS CONTURA aktiv theo tiêu chuẩn công nghệ dò quét cho quét nhanh với một chuyển động đơn. Nó có thể hoạt động với bộ dò chủ động VAST XTR vàng hoặc VAST XT vàng của ZEISS – nó đặc biệt phù hợp với các đo dạc cho chi tiết sâu hoặc ngược với tốc độ quét cao. Cả 2 cảm biến cùng chung giắc cắm. Chương trình đo đạc có thể chuyển đổi. Hệ thống chuyển đổi QuickChange chuyển đổi nhanh cũng có thể được lắp thêm nếu có yêu cầu.
