Scan 3D Không Ra Dữ Liệu? Cách Khắc Phục Lỗi Scan 3D

Nếu bạn là kỹ sư QC, kỹ sư reverse engineering hay đang vận hành phòng lab đo lường trong nhà máy, chắc hẳn bạn đã từng gặp tình huống này: đưa một chi tiết kim loại đánh bóng, một khối nhựa trong hoặc một miếng cao su đen lên máy scan 3D và kết quả trả về là một đám mây điểm (point cloud) lỗ chỗ, méo mó, thậm chí là màn hình trắng xóa không có dữ liệu nào cả.

Đây không phải lỗi của máy scan và cũng không phải bạn đang thao tác sai. Vấn đề nằm ở bản chất vật lý của ánh sáng khi gặp các bề mặt đặc biệt. Bài viết này sẽ giúp bạn hiểu rõ nguyên nhân kỹ thuật, đồng thời đưa ra hướng khắc phục lỗi scan 3D cụ thể, áp dụng được ngay trong môi trường sản xuất.

Nội dung bài viết

Vì sao đây là vấn đề “đau đầu” với doanh nghiệp B2B?

Với các đơn vị làm reverse engineering, kiểm tra chất lượng (QC) hay sản xuất khuôn mẫu, scan 3D không phải là một bước “cho vui” – nó là dữ liệu đầu vào quyết định cả một quy trình sản xuất phía sau. Khi dữ liệu scan bị lỗi:

Bản vẽ CAD dựng lại sai lệch, dẫn đến sai số khi gia công.
Dự án bị trễ tiến độ vì phải scan lại nhiều lần.
Phát sinh chi phí do phải xử lý bề mặt vật mẫu hoặc thuê thiết bị chuyên dụng.
Trong kiểm định chất lượng, sai số scan có thể khiến sản phẩm lỗi lọt qua kiểm tra.

Vì vậy, hiểu đúng nguyên nhân để khắc phục lỗi scan 3D ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm đáng kể thời gian và chi phí vận hành.

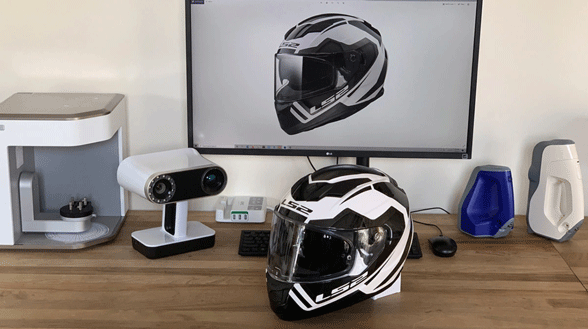

Nguyên lý hoạt động của máy scan 3D – vì sao ánh sáng là yếu tố sống còn

Phần lớn máy scan 3D hiện nay (dùng ánh sáng cấu trúc – structured light hoặc laser triangulation) hoạt động theo nguyên lý:

Máy chiếu một chùm ánh sáng (dải sáng, lưới sáng hoặc tia laser) lên bề mặt vật thể.
Camera ghi lại cách ánh sáng đó phản xạ khuếch tán (diffuse reflection) trên bề mặt.
Phần mềm tính toán độ lệch của ánh sáng để suy ra tọa độ 3D của từng điểm trên vật thể.

Toàn bộ quy trình này phụ thuộc vào một điều kieenj tiên quyết: ánh sáng phải phản xạ đều và có thể quay trở lại đúng hướng cảm biến. Bất kỳ vật liệu nào phá vỡ điều kiện này đều khiến máy “mù” – không thu được dữ liệu chính xác.

Vì sao vật thể bóng (phản chiếu) khó scan 3D

Bề mặt bóng như thép không gỉ đánh bóng, crom, sơn xe hay nhựa ép bóng tạo ra phản xạ gương (specular reflection) thay vì phản xạ khuếch tán. Ánh sáng chiếu vào sẽ bật thẳng theo một góc duy nhất, thay vì tán xạ ra nhiều hướng để camera thu nhận.

Hệ quả:

Camera chỉ nhận được các điểm sáng chói (hotspot) tại một vài vị trí, còn lại là vùng tối om không dữ liệu.
Phần mềm dễ tính sai tọa độ độ do “nhìn nhầm” điểm phản chiếu là bề mặt thật.
Dữ liệu bị nhiễu (noise) nhiều ở các cạnh và vùng cong.

Vì sao vật thể trong suốt khó scan 3D

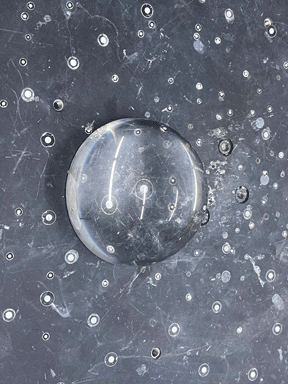

Với kính, nhựa trong (acrylic, PC, PET) hoặc mẫu vật y sinh trong suốt, vấn đề còn nghiêm trọng hơn: ánh sáng không phản xạ trên bề mặt mà xuyên qua vật thể, khúc xạ rồi phản xạ ở lớp bề mặt phía sau hoặc bên trong.

Hệ quả:

Máy scan “nhìn xuyên” vật thể, ghi nhận cả các lớp bên trong lẫn bên ngoài, gây chồng lẫn dữ liệu.
Vị trí điểm bị tính sai do ánh sáng đã đổi hướng vì khúc xạ.
Nhiều trường hợp máy hoàn toàn không nhận được tín hiệu phản hồi.

Vì sao vật thể màu tối/ đen khó scan 3D

Ngược lại với vật bóng, vật màu tối (đặc biệt là đen mờ) lại hấp thụ phần lớn ánh sáng chiếu vào thay vì phản xạ lại. Đây là lý do cao su đen, nhựa đen, vật liệu composite tối màu luôn là “cơn ác mộng” trong ngành scan 3D công nghiệp.

Hệ quả:

Cường độ ánh sáng phản hồi về cảm biến quá yếu để tính toán.
Với laser scanner, tín hiệu có thể bị mất hoàn toàn ở vùng màu đen tuyền.
Độ phân giải chi tiết bề mặt giảm rõ rệt so với vật liệu màu sáng, mờ (matte).

5 cách khắc phục lỗi scan 3D với vật bóng, trong suốt, màu tối

1. Sử dụng bột xịt chống bóng (scanning spay)

Đây là giải pháp phổ biến và hiệu quả nhất trong công nghiệp. Bột xịt tạo một lớp phủ mờ, mỏng, tạm thời lên bề mặt, giúp ánh sáng phản xạ khuếch tán đều thay vì phản chiếu gương hoặc xuyên thấu. Lớp phủ này bay hơi hoặc dễ dàng lau sạch sau khi scan, không ảnh hưởng đến vật mẫu.

2. Thay đổi loại ánh sáng và scanner phù hợp

Với vật bóng: dùng scanner có bộ lọc phân cực (polarizing filter) để loại bớt ánh sáng phản chiếu gương.
Với vật trong suốt: cân nhắc chuyển sang công nghệ CT scan (chụp cắt lớp) nếu cần dữ liệu cả bên trong hoặc scanner laser xanh (blue laser) vốn ít bị nhiễu bởi ánh sáng môi trường hơn laser đỏ.
Với vật màu tối: chọn scanner có công suất chiếu sáng cao hơn hoặc cảm biến nhạy sáng tốt hơn (dynamic range rộng).

3. Kiểm soát ánh sáng môi trường

Tắt bớt đèn phòng, tránh ánh sáng mặt trời chiếu trực tiếp hoặc dùng phông nền tối/trung tính để giảm nhiễu ánh sáng phản xạ chéo – đặc biệt quan trọng khi scan vật bóng hoặc trong suốt.

4. Chụp nhiều góc và tăng số lần quét (multi-angle scanning)

Với vật bóng hoặc có hình học phức tạp, tăng số lượng góc chụp giúp phần mềm có nhiều dữ liệu chồng lẫn hơn để “vá” các vùng bị mất tín hiệu, sau đó ghép nối (registration) chính xác hơn.

5. Xử lý hậu kỳ bằng phần mềm

Với dữ liệu vẫn còn thiếu sau khi scan, các phần mềm như Geomagic, Artec Studio hoặc SolidWorks Scan-to-3D có công cụ vá lỗ (hole filling), làm mượt bề mặt (smoothing) và loại nhiễu (noise reduction) để hoàn thiện mô hình.

Khi nào nên thuê dịch vụ scan 3D chuyên nghiệp?

Nếu vật mẫu của bạn thuộc nhóm khó (kim loại bóng cao, kính quang học, cao su đen kỹ thuật) và yêu cầu độ chính xác cao (dung sai dưới 0.05mm) cho mục đích sản xuất hoặc kiểm định, việc đầu tư thiết bị scan chuyên dụng có thể không tối ưu về chi phí – vừa tốn ngân sách đầu tư máy móc, vừa mất thời gian đào tạo nhân sự vận hành đúng kỹ thuật cho từng loại vật liệu.

Đây là lúc thuê ngoài đơn vị scan 3D có kinh nghiệm xử lý vật liệu khó trở thành lựa chọn tối ưu hơn cả về thời gian lẫn chi phí. Với các dòng máy chuyên dụng cùng quy trình xử lý bề mặt bóng, trong suốt, màu tối theo tiêu chuẩn, Scantech có thể giúp doanh nghiệp:

Rút ngắn thời gian scan và dựng dữ liệu CAD, không phải scan đi scan lại nhiều lần.
Đảm bảo độ chính xác dữ liệu ngay cả với vật liệu khó nhất (kim loại đánh bóng, nhựa trong, cao su đen kỹ thuật).
Tiết kiệm chi phí đầu tư thiết bị và nhân sự vận hành cho các dự án không thường xuyên cần scan 3D.
Tự vấn lựa chọn công nghệ scan phù hợp với từng loại vật liệu và mục đích sử dụng (reverse engineering, kiểm tra chất lượng, dựng khuôn mẫu).

Nếu doanh nghiệp của bạn đang gặp khó khăn với các vật mẫu bóng, trong suốt hoặc màu tối, Scantech sẵn sàng hỗ trợ khảo sát và tư vấn giải pháp scan 3D phù hợp trước khi bạn quyết định đầu tư thiết bị hay quy trình mới.

Kết luận

Vật thể bóng, trong suốt và màu tối khó scan 3D không phải vì thiết bị kém mà vì bản chất vật lý ánh sáng bị bẻ gãy khi gặp các bề mặt này. Hiểu đúng nguyên nhân – phản xạ gương, khúc xạ và hấp thụ ánh sáng – là bước đầu tiên để khắc phục lỗi scan 3D một cách hiệu quả. Kết hợp bột xịt chồng bóng, lựa chọn scanner phù hợp, kiểm soát ánh sáng môi trường và xử lý hậu kỳ sẽ giúp bạn có được dữ liệu 3D chính xác ngay từ lần quét đầu tiên, tiết kiệm đáng kể thời gian và chi phí cho dự án.
