Bộ dụng cụ đo lường Artec Metrology Kit
Thông số kỹ thuật
Mô tả sản phẩm
Hệ thống đo quang học lên đến 2µ
Giải pháp ảnh trắc chuyên nghiệp với độ chính xác đạt chuẩn đo lường và độ chính xác thể tích cao cấp dành cho các ứng dụng kiểm tra, thiết kế ngược và đo lường công nghiệp khác.
Bộ dụng cụ đo lường Artec là gì?
Hệ thống đo tọa độ quang học 3D cho các ứng dụng công nghiệp có độ chính xác cao – hãy nghĩ đến phân tích biến dạng, thử nghiệm, kiểm tra. Bộ công cụ đo lường đủ linh hoạt để tích hợp vào quy trình làm việc của bạn, mang lại kết quả hoàn hảo cả trong xưởng và ngoài trời, và tương thích với các phần mềm chính như Control X và PolyWorks.
Bộ công cụ đo lường có thể hoạt động như một giải pháp đo quang học độc lập hoặc như một công cụ tham chiếu để có độ chính xác quét 3D cao hơn theo khoảng cách. Sử dụng plugin Bộ công cụ đo lường, bạn có được toàn bộ quy trình quét 3D + quang trắc ngay trong Artec Studio.
Đo quang học 6DoF được chứng nhận DAkkS
Hệ thống đo tọa độ quang học hoàn chỉnh với độ chính xác lên đến 2 micron. Độ phân giải camera lên đến 30,3 megapixel, ống kính góc rộng 28 mm, mục tiêu đo lường, bộ chuyển đổi và thanh tỷ lệ.
Sử dụng nó ở bất cứ đâu
Toàn bộ bộ dụng cụ vừa vặn trong một hộp đựng chắc chắn, di động và với chức năng tham chiếu động, bạn có thể chụp các vật thể chuyển động – hoàn hảo tại những nơi không thể sử dụng máy đo truyền thống và các công cụ đo 3D khác.
Tương thích với các phần mềm khác nhau
Bộ công cụ đo lường Artec tương thích với các giải pháp phần mềm hàng đầu trong ngành như Geomagic Control X, PolyWorks và nhiều giải pháp khác.
Việc giám sát

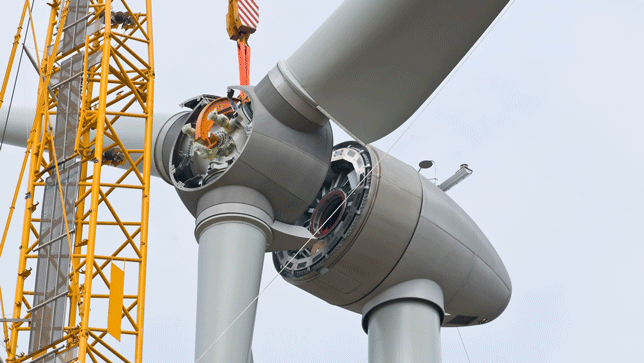

Việc sử dụng hệ thống đo tọa độ quang học có độ chính xác cao giúp cho việc kiểm tra các vật thể như bộ phận máy bay, tàu thủy và tua bin gió trở thành một quá trình đáng tin cậy và đơn giản.
Độ chính xác cao cho sự tự tin hoàn toàn
Có được bộ dữ liệu chính xác hơn nhiều và tự tin thực hiện kiểm tra trong các trường hợp sử dụng có yêu cầu cao về khả năng lặp lại.
Kết hợp dữ liệu ảnh trắc lượng vào quy trình làm việc của riêng bạn
Sử dụng dữ liệu của Bộ công cụ đo lường trong quy trình làm việc của riêng bạn để so sánh với lưới 3D, các thực thể CAD và thực hiện các phép đo khoảng cách có độ chính xác cao.
Duy trì độ chính xác trong môi trường không ổn định
Có thể thực hiện các phép đo chính xác đáp ứng các yêu cầu về khả năng lặp lại trong hầu hết mọi bước sản xuất – ngay cả khi bộ phận đang chuyển động. Ví dụ, trên một ram thủy lực.
Phân tích biến dạng
Sử dụng giải pháp đo quang học này để phân tích các đặc điểm biến dạng của vật liệu trong các điều kiện môi trường và tải trọng khác nhau – các quy trình mà thời gian đo ngắn là rất quan trọng. Bộ công cụ đo lường rất phù hợp để phân tích các thay đổi hình học của những thứ như bồn chứa, thành phần xe hoặc nguyên mẫu thiết kế.
Thời gian đo ngắn
Làm việc thoải mái trong môi trường thử nghiệm khắt khe như phòng khí hậu, nơi thời gian thu thập dữ liệu cực ngắn là rất quan trọng, nhưng độ chính xác đáng tin cậy và bộ dữ liệu có độ chính xác cao là điều không thể thương lượng.
Quy trình làm việc thuận tiện
Quy trình làm việc đơn giản của Bộ đo lường đặc biệt quan trọng vì số lượng lớn các điểm đo thường có trong phân tích biến dạng và điều kiện làm việc khắc nghiệt như nhiệt độ cao và độ ẩm.
Di động và linh hoạt
Tính di động của Bộ đo lường đảm bảo dễ sử dụng khi làm việc ở những không gian chật hẹp thường thấy trong các buồng khí hậu.

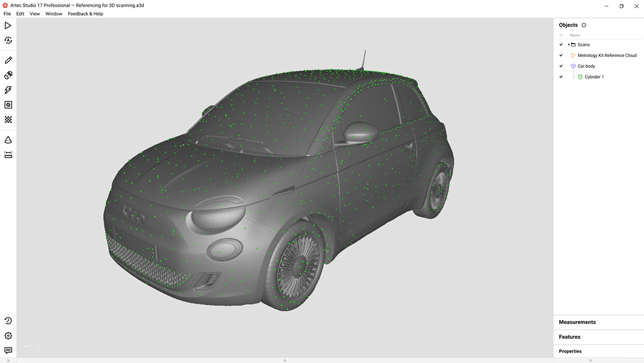

Tham khảo cho quét 3D
Kết hợp đám mây điểm dày đặc của máy quét 3D đo lường với độ chính xác cao của phép đo quang học của Bộ công cụ để mở rộng khả năng của máy quét vật thể cỡ nhỏ đến trung bình. Bạn có thể có được cả hai thế giới tốt nhất để có được độ phân giải cao trên các thành phần nhỏ hơn trong các vật thể lớn trong khi vẫn chụp được chúng đầy đủ với lỗi tích lũy tối thiểu và độ chính xác thể tích cao.
Độ chính xác cao hơn theo khoảng cách
Bộ công cụ đo lường tạo ra đám mây điểm có độ chính xác thể tích cao mà bạn có thể sử dụng làm tài liệu tham khảo để có được kết quả quét 3D tuyệt vời theo khoảng cách ngay cả khi bạn không sử dụng máy quét 3D để đo lường.
Quy trình làm việc đơn giản
Một quy trình làm việc hoàn chỉnh, khép kín từ khâu báo hiệu đến báo cáo giúp quá trình đo lường diễn ra liền mạch và tích hợp toàn bộ quy trình bổ sung ảnh trắc lượng vào một môi trường.
Tăng phạm vi của máy quét nhỏ hơn
Sử dụng máy quét có trường nhìn tương đối nhỏ để chụp chính xác các vật thể lớn hơn nhiều. Điều này có nghĩa là bạn có thể chụp các chi tiết nhỏ trong khi vẫn duy trì độ chính xác thể tích rất cao, lên đến 0,015 mm + 0,015 mm/m.
Ứng dụng công nghiệp
Một công ty kỹ thuật hàng hải và ngoài khơi của Đức được chứng nhận ISO thường xuyên khảo sát và kiểm tra các mặt bích tại các địa điểm ngoài khơi ở Biển Bắc và Biển Baltic.
Tính di động của Bộ đo lường giúp dễ dàng vận chuyển bằng trực thăng. Thời gian đo ngắn, quy trình làm việc dễ dàng và tham chiếu động khiến nó trở thành giải pháp lý tưởng cho các ứng dụng có độ chính xác cao trong điều kiện không ổn định.
Ngành công nghiệp ô tô

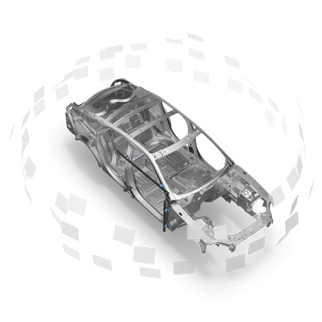

Một nhà sản xuất ô tô lớn tại Đức đã sử dụng Bộ công cụ đo lường để kiểm soát chất lượng nhằm phân tích vị trí của các đinh hàn trên mỗi khung xe thứ tư trong một dây chuyền sản xuất. Kết quả được sử dụng để lập trình cho rô-bốt hàn.
Nghiên cứu và phát triển
Là một phần của các cuộc thử nghiệm và nghiên cứu về xe tự lái, các nhà sản xuất ô tô lớn sử dụng Bộ đo lường để xác định chính xác vị trí của các cảm biến trên thân xe và đặt chúng đúng vị trí trong hệ thống tọa độ của xe.
Hàng không vũ trụ
Các tổ chức trong lĩnh vực thiên văn học, quốc phòng và không gian tại Anh, Đức và Nhật Bản sử dụng Bộ công cụ đo lường cho các ứng dụng có độ chính xác cao. Phân tích biến dạng được thực hiện trên hệ thống bảng điều khiển chính và phụ của ăng-ten vệ tinh lớn này nghiêng ở nhiều góc độ khác nhau.
Tận dụng tối đa Bộ dụng cụ đo lường của bạn
Chuẩn bị đối tượng

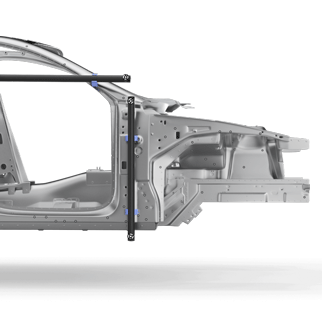

Đặt mục tiêu, đường chéo tham chiếu và thanh tỷ lệ trên các bề mặt xung quanh vật thể, đảm bảo chúng không di chuyển so với vật thể trong suốt quá trình chụp.
Chụp ảnh
Chụp ảnh có hệ thống ở các độ cao khác nhau, tạo ra một loại mái vòm xung quanh vật thể bằng các vị trí của máy ảnh. Chụp mỗi mục tiêu ít nhất 6 lần và tham chiếu chéo từ bốn góc vuông góc.
Xử lý

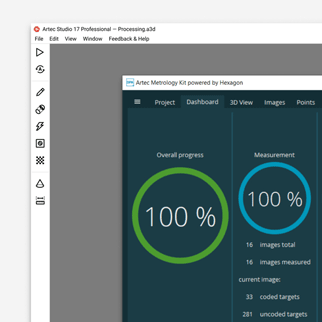

Nhập hình ảnh vào Artec Studio, có cài đặt plugin Metrology Kit hoặc phần mềm ảnh trắc địa yêu thích của bạn để tạo đám mây mục tiêu.

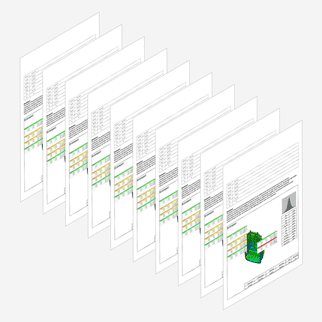

Báo cáo
Sử dụng đám mây điểm kết quả để phân tích biến dạng, kiểm tra độ phẳng, đo kích thước chung hoặc cho trường hợp sử dụng kỹ thuật cụ thể của riêng bạn.
