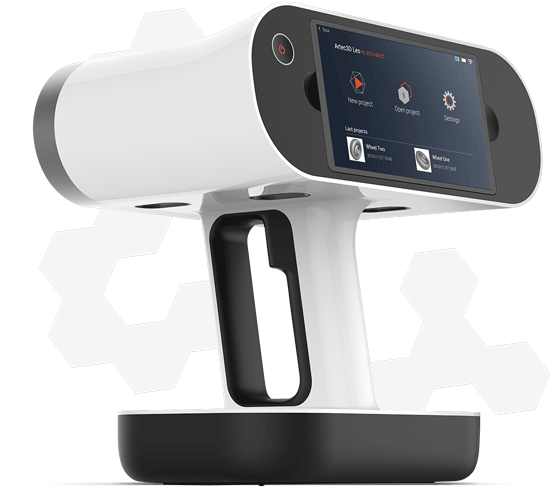

MÁY ĐO QUÉT 3D – ARTEC LEO
Thông số kỹ thuật
Cấp chính xác điểm 3D lên đến
0.1 mm
Độ phân giải 3D lên đến
0.5 mm
Độ chính xác khoảng cách 3D lên đến
0.03% / 100 cm
Vùng quét
0.35 – 1.2 m
Thể tích quét
160,000 cm³
Trường tuyến tính của góc nhìn, H × W (Gần nhất)
838 × 488 mm
Độ phân giải của màu sắc
2.3 mp
Tốc độ thu thập dữ liệu, lên đến
3 mln points / sec.
Mô tả sản phẩm
Máy đo quét 3D – ARTEC LEO đa tính năng: Tích hợp Máy tính, Màn hình chạm thông minh
Quét 3D dễ dàng – Hiển thị hình ảnh đối tượng quét chính xác trên màn hình HD Artec Leo là máy quét 3D đầu tiên cung cấp trình xử lý 3D cài tự động, giúp việc quét 3D trở nên nhanh chóng với hình ảnh quét trực quan và sống động. Khi bạn quét đối tượng, hình ảnh 3D được xây dựng trên màn hình cảm ứng của Leo. Bạn có thể xoay 3600 mô hình 3D để kiểm tra và bổ sung bất kì chi tiết nào bạn bỏ lỡ.
 |
Tốc độ quét 3D đột phá Tốc độ tái tạo hình ảnh 80 khung hình / giây giúp Artec Leo trở thành máy quét 3D cầm tay chuyên nghiệp nhanh nhất trên thị trường. Artec Leo có thể quét 3D và xử lý ngay cả đối tượng lớn hay cảnh quan một cách nhanh chóng và chính xác. Với những chi tiết nhỏ cần độ chính xác cao hơn, người dùng có thể hướng máy quét tới gần đối tượng để thu nhận chi tiết phức tạp, việc đó đơn giản giống như bạn phóng to tiêu cự khi đang quay một video. |
 Tính năng di động linh hoạt, phù hợp mọi địa hìnhNhờ bộ xử lý mạnh mẽ và thời lượng pin kéo dài, Artec Leo tỏ ra là thiết bị tuyệt vời cho việc quét 3D di động. Bạn không cần phải kết nối Artec Leo với máy tính hoặc bất kỳ nguồn điện nào, bạn chỉ cần giữ Leo trong một tay và đi quanh đối tượng quét để thu thập dữ liệu mà không bị cản trở bởi dây hay các thiết bị bổ sung khác. Mua thêm các mô-đun pin cho phép quét 3D không giới hạn trên các chuyến thám hiểm hoặc ở những vùng hẻo lánh mà không cần nguồn điện. |
 Máy quét 3D thông minh nhất trên thị trường Artec Leo bao gồm các công nghệ hiện đại, bao gồm nền tảng NVIDIA® Jetson ™, là máy tính nội bộ của máy quét, bao gồm bộ vi xử lý ARM Cortex®-A57 MPCore và GPU NVIDIA Maxwell 1 TFLOPS với 256 NVIDIA ® lõi CUDA®; Tích hợp 9 hệ thống quán tính DoF – gia tốc kế, con quay vòng và la bàn – cho phép máy quét tìm hiểu vị trí và môi trường; Và một hệ thống quang học hai trong một được thiết kế để xác định cấu trúc chính xác nhất để lập bản đồ hình học. |
|
Hệ thống pin được kết nối Wi-Fi, Artec Leo di chuyển hoàn toàn tự do trong quá trình quét 3D bằng cách đi xung quanh đối tượng cần quét mà không bị vướng víu bởi các hệ thống kết nối rườm rà. |
Hiển thị dữ liệu quét 3D trên chính máy quét. Bạn có thể kiểm tra và tùy chỉnh với một số công cụ đơn giản hiển thị trên màn hình cảm ứng. Bạn có thể kết nối không dây với một màn hình thứ hai để thực hiện thao tác quét hoặc các thao tác hỗ trợ khác.. |
Gia tốc, con quay và la bàn đã tạo nên Artec Leo là máy quét 3D cầm tay duy nhất có thể xác định chính xác vị trí của nó trong môi trường xung quanh, thậm chí phân biệt giữa các mặt phẳng ngang và dọc như sàn và tường. |
Có một hệ thống quang học duy nhất được phát triển bởi Artec 3D, với máy ảnh 3D và máy ảnh màu kết hợp và hướng qua cùng một ống kính. Công nghệ này cung cấp kết cấu tiên tiến nhất để lập bản đồ hình học |
 Không cần mục tiêu Giống như tất cả các máy quét 3D của Artec, Leo sử dụng tính năng nhận dạng hình học và kết cấu mạnh mẽ, có nghĩa là bạn chỉ cần trỏ vào đối tượng và quét. Không cần các thao tác chuẩn bị như dán sitker để nhận dạng điểm chung (và sau đó lại phải mất công loại bỏ chúng). |
 Tích hợp ổ SSDLưu trữ 256 GB trên ổ SSD. Bạn cũng có thể mở rộng dung lượng, lưu trữ dữ liệu không hạn chế trên thẻ nhớ microSD. Lý tưởng cho việc quét 3D thực địa. |
 Dải tương phản động mở rộng (HDR) 3DArtec Leo giúp quét các đối tượng có màu đen và sáng bóng một cách dễ dàng, điều thường gây khó khăn cho máy quét 3D thông thường.. |
 Sẵn sàng cho mọi kết nối mở rộngĐầu của máy quét có thể được gắn vào cánh tay robot hoặc hệ thống băng tải để quét 3D tự động hoặc được đồng bộ hóa với nhiều thiết bị và được sử dụng trong cài đặt máy quét đa giác 3D. |
Sự có mặt của Artec Leo đã làm thay đổi và tinh giản một loạt các ngành công nghiệp khác nhau
THÔNG SỐ KỸ THUẬT
| THÔNG SỐ KỸ THUẬT |  |
 |
 |
 |
 |
|
| TÊN MÁY | EVA | NHỆN KHÔNG GIAN | Space Spider II | SƯ TỬ | VI MÔ | |
| Loại máy | Cầm tay | Cầm tay | Cầm tay | Cầm tay | Buồng chụp | |
| Cấp chính xác điểm 3D lên đến | 0,1mm | 0,05mm | 0.05mm | 0,1mm | 0,01mm | |
| Độ phân giải 3D lên đến | 0,5mm | 0,1mm | 0,05mm | 0,5mm | 0,029mm | |
| Độ chính xác khoảng cách 3D lên đến | 0,03% / 100cm | 0,03% / 100cm | 0,03% / 100cm | 0,03% / 100cm | — | |
| Vùng quét | 0,4 – 1 phút | 0,2 – 0,3m | 0,19 – 0,3m | 0,35 – 1,2m | — | |
| Thể tích quét | 61.000 cm³ | 2.000 cm³ | 1.800 cm³ | 160.000 cm³ | 324 cm³ | |
| Trường tuyến tính của góc nhìn, H × W (Gần nhất) | 214 × 148mm | 90 × 70mm | 128 × 104mm | 244 × 142mm | — | |
| Trường tuyến tính của góc nhìn, H × W (Xa nhất) | 536 × 371mm | 180 × 140mm | 171 × 152mm | 838 × 488mm | — | |
| Vùng xem trước | 30 × 21° | 30 × 21° | 38 × 28° | 38,5 × 23° | — | |
| Khả năng chụp màu sắc | Có | Có | Có | Có | Có | |
| Độ phân giải của màu sắc | 1.3mp | 1.3mp | 5 mp | 2.3mp | 6,4 megapixel | |
| Chế độ hiển thị màu sắc | 24 bpp | 24 bpp | 24 bpp | 24 bpp | 24 bpp | |
| Thời gian thực đồng nhất dữ liệu | 16 khung hình/giây | 7,5 khung hình/giây | 30 khung hình/giây | 22 khung hình/giây | — | |
| Thời gian tái cấu trúc ghi hình | 16 khung hình/giây | 7,5 khung hình/giây | 30 khung hình/giây | 44 khung hình/giây | — | |
| Luồn ghi hình | — | — | 30 khung hình/giây | 80 khung hình/giây | — | |
| Tốc độ thu thập dữ liệu, lên đến | 2 triệu điểm/giây | 1 triệu điểm/giây | 8 triệu điểm/giây | 3 triệu điểm/giây | 1 triệu điểm/giây | |
| Thời gian phơi sáng 3D | 0,0002 giây | 0,0002 giây | 0,00002 s | 0,0002 giây | Tùy biến | |
| Thời gian phơi sáng 2D | 0,00035 giây | 0,0002 giây | 0,0000002 s | 0,0002 giây | Tùy biến | |
| Công nghệ ánh sáng 3D | Ánh sáng flasl (không phải laser) | Ánh sáng xanh | Blue LED (Ánh sáng xanh tiêu chuẩn mới) | VCSEL | Ánh sáng xanh | |
| Nguồn sáng 2D | 12 bóng led trắng | 6 bóng led trắng | White LED | 12 bóng led trắng | Đèn LED RGB | |
| Cảm biến vị trí | — | — | Hệ thống định vị quán tính | Hệ thống quán tính 9 DoF tích hợp | — | |
| Hiển thị/màn hình cảm ứng | Sử dụng USB thông qua một máy tính bên ngoài | Sử dụng USB thông qua một máy tính bên ngoài | Sử dụng USB thông qua một máy tính bên ngoài | Tích hợp màn hình 5,5″ kết nối Wifi | Sử dụng USB thông qua một máy tính bên ngoài | |
| Xử lý đa lõi | Máy tính ngoài | Máy tính ngoài | Máy tính ngoài | Bộ vi xử lý nhúng: NVIDIA® Jetson™ TX1 Quad-core ARM® Cortex®-A57 MPCore Processor NVIDIA Maxwell™ 1 TFLOPS GPU with 256 NVIDIA® CUDA® Cores | Máy tính ngoài | |
| Giao diện | 1 × USB 2.0, tương thích với USB 3.0 | 1 × USB 2.0, tương thích với USB 3.0 | Thunderbolt™ 3 (Tốc độ truyền dữ liệu vượt trội) | Wi-Fi, Ethernet, thẻ SD | USB 3.0 | |
| Ổ cứng trong | — | — | — | Ổ cứng thể rắn 256 GB | — | |
| YÊU CẦU MÁY TÍNH | ||||||
| Hệ điều hành được hỗ trợ | Windows 7, 8 hoặc 10 x64 | Windows 7, 8 hoặc 10 x64 | Windows 10, 11 (64-bit) | Quét: không có máy tính yêu cầu sau xử lý: Windows 7, 8, 10 x 64 | Windows 7, 8 hoặc 10 x64 | |
| Khối lượng | i5 hoặc i7, RAM 12GB | Khuyến nghị i5 hoặc i7, RAM 18GB | i7 hoặc i9, RAM 64GB, NVIDIA RTX 30-series trở lên | i5 or i7, 32GB RAMMáy tính chỉ cần thiết cho hậu xử lý. Khi quét không yêu cầu máy tính. | i5 hoặc i7, RAM 32GB | |
| ĐỊNH DẠNG ĐẦU RA | ||||||
| Các định dạng lưới 3D | OBJ, PLY, WRL, STL, AOP, ASC, PTX, E57, XYZRGB | |||||
| BTX, PTX | ||||||
| BƯỚC, IGES, x_t | ||||||
| CSV, DXF, XML | ||||||
| Nguồn điện | Nguồn điện AC hoặc Pin bên ngoài |
Nguồn điện AC hoặc Pin bên ngoài |
Nguồn điện AC hoặc Pin bên ngoài | Built-in pin trao đổi, tùy chọn nguồn điện AC | Nguồn điện AC | |
| Kích thước HxDxW | 262 × 158 × 63mm | 190 × 140 × 130mm | 190 × 140 × 130 mm | 231 × 162 × 230mm | 290 x 290 x 340mm | |
| Trọng lượng máy | 0,9kg / 2lb | 0,8kg / 1,8lb | 0,95 kg / 2,1 lb | 2,6kg / 5,7lb | 12kg / 26,7lb | |
Không hỗ trợ: Windows XP, Windows Vista, Hệ điều hành 32-bit, AMD FirePro M6100 Fire GL V
Không được khuyến khích: bộ vi xử lý Xeon hoặc AMD, NVIDIA SLI hoặc AMD CrossFire cấu hình
NVIDIA Quadro và thẻ Intel được hỗ trợ chính thức bắt đầu từ việc phát hành Artec Studio 11.
