Làm thế nào để thực hiện in 3D mẫu radar trục quay phức tạp?

In 3D SLA biến các mẫu in khổng lồ trở nên đơn giản hơn

Mỗi hình thức in 3D đều có những ưu và nhược điểm khác nhau, tuy nhiên SLA là phương pháp in 3D có nhiều sự tối ưu vượt trội hơn hẳn khi có thể sản xuất hàng loạt các mẫu in khổ lớn nhưng vẫn đáp ứng được sự mịn màng của bề mặt và các chi tiết hoàn hảo. Mẫu in 3D radar của chúng tôi đã nhận được phản hồi tích cực từ khách hàng nhờ quá trình thực hiện trọn gói sản phẩm chu đáo với giá thành ưu đãi.

Yêu cầu của sản phẩm in thuộc Dự án mô hình Radar BRS 18 (sơn rằn ri) và BR12 (sơn màu bộ đội) lần này là vô cùng phức tạp và khắt khe.

So với các sản phẩm trước đây mà Scantech từng thực hiện thì mẫu in 3D Radar lại có phần phức tạp hơn do cấu trúc trục quay bên trong lõi. Điều này đòi hỏi sự cẩn thận trong việc thiết kế và lắp ráp sau khi in của Scantech.

KỸ THUẬT ĐẶC BIỆT QUAN TRỌNG – ĐÒI HỎI SỰ CHI TIẾT TRONG TỪNG KHÂU THỰC HIỆN.

  • Phân tách mô hình để tiến hành in và gia cố bằng khung gỗ bên trong.
  • Đế: Làm bằng gỗ, sơn màu xi măng.
  • Bệ đỡ ra đa: Hộp gỗ hình chữ nhật rỗng bên trong để lắp cơ cấu quay bao gồm motor và trục quay.
  • Bên ngoài là vỏ radar in 3D, dùng keo cố định với hộp gỗ.
  • Trục đỡ ra đa: Gắn trên bệ đỡ và gắn với cánh quay ra đa. Trục đỡ in bằng nhựa để sẵn lỗ bên trong để gắn trục quay và cố định hệ vòng bi cố định trục.
  • Cánh quay rada: Gắn trên trục đõ ra đa, in 3D hoàn toàn có chốt định tâm để gắn vào trục đỡ.
  • Hệ trục quay radar: Chế tạo bằng thép được thiết kế để gắn 2 vòng bi tại 2 đầu trên dưới.
  • Một đầu gắn với motor bằng khớp mềm, một đầu gắn với cánh quay rada thông qua đế đỡ chế tạo bằng thép bắt vít với trục.
  • Motor: Động cơ giảm tốc, tốc độ 10 vòng/phút, sử dụng điện áp 220v.
  • Công tắc: Nút Nhấn Giữ Nguồn đèn LED Xanh Dương, đường kính 19mm, chất liệu Inox 304, loại 5 Chân 220V.
  • Bật công tắc led sáng động cơ hoạt động, nhấn nút tắt led tắt ngắt nguồn.
  • Dây nguồn: Dây đúc 220v dài 1.5m.
  • Gỗ: Gỗ thông độ dày 18mm.
  • Vì vậy, chỉ cần 1 chi tiết nhỏ trong đây bị chênh lệch cũng khiến sản phẩm thất bại.
  • Điều đó đòi hỏi đội ngũ nhân viên của chúng tôi phải phối hợp ăn ý từ khâu thiết kế file in 3D cho đến thực hiện in và lắp ráp, sơn màu.

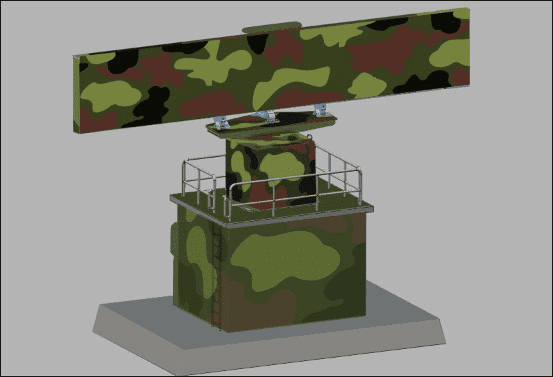

  • Bản màu sơn cũng được thiết kế sẵn để trao đổi với khách hàng về mức độ hài lòng hoặc mong muốn chỉnh sửa từ phía họ.

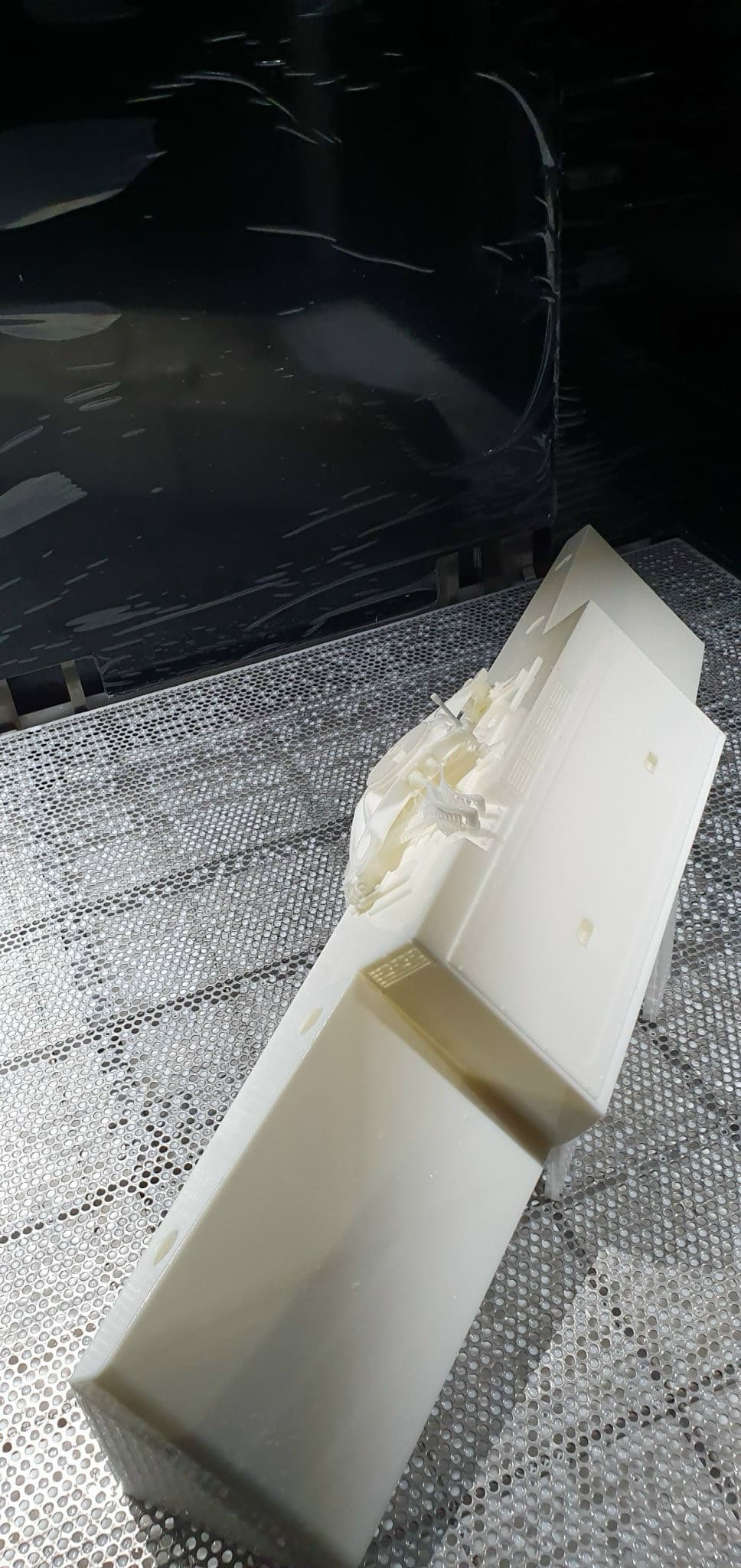

Mẫu in 3D radar khổ lớn của khách hàng

QUY TRÌNH IN 3D RADAR KHỔ LỚN TẠI SCANTECH

Tiếp nhận file của khách, scale file mô hình về ¼ so với kích thước thật của mẫu

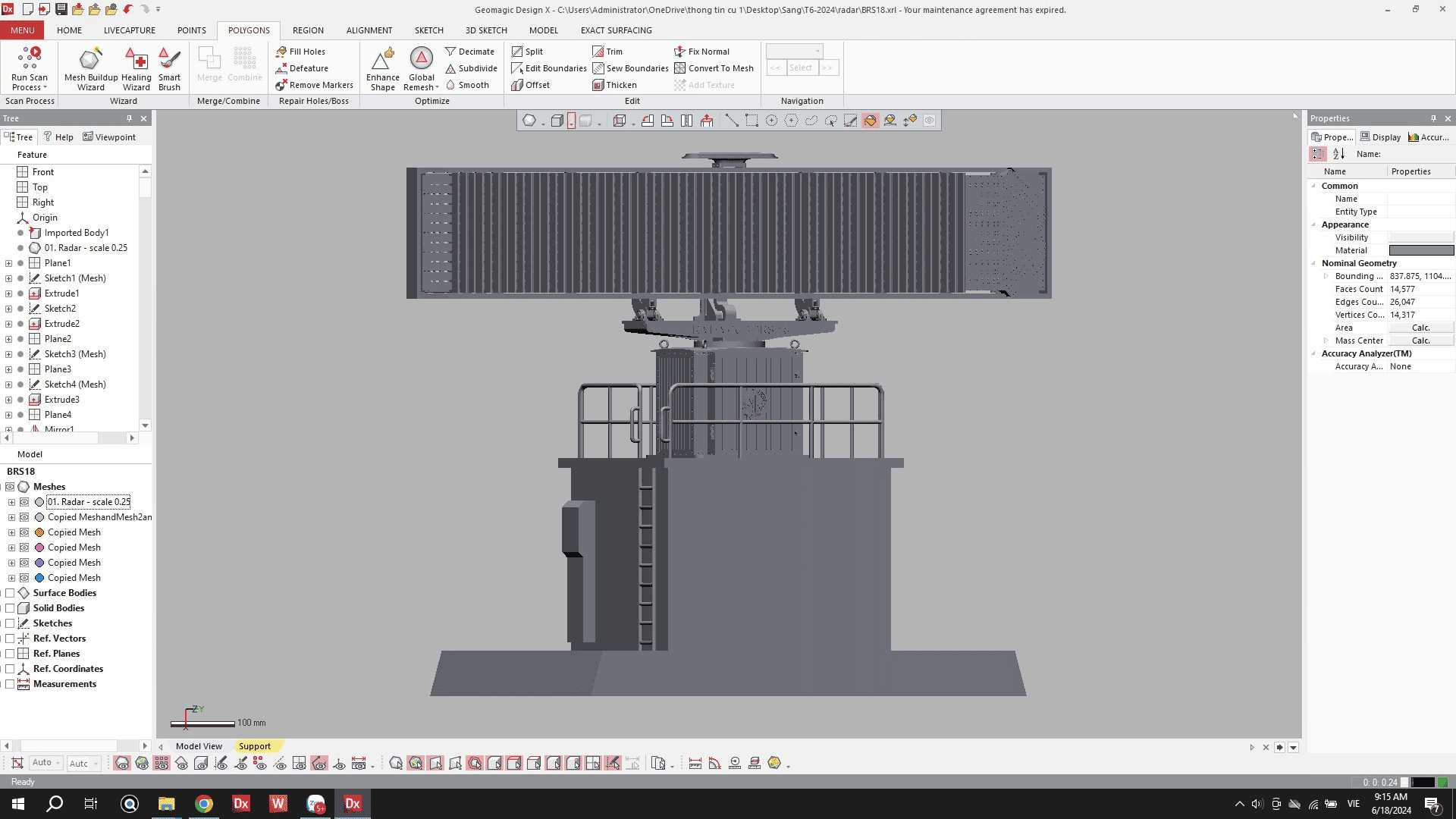

Sau khi scale về tỉ lệ ¼, check file in trên phần mềm xem file đã đủ độ dày để in

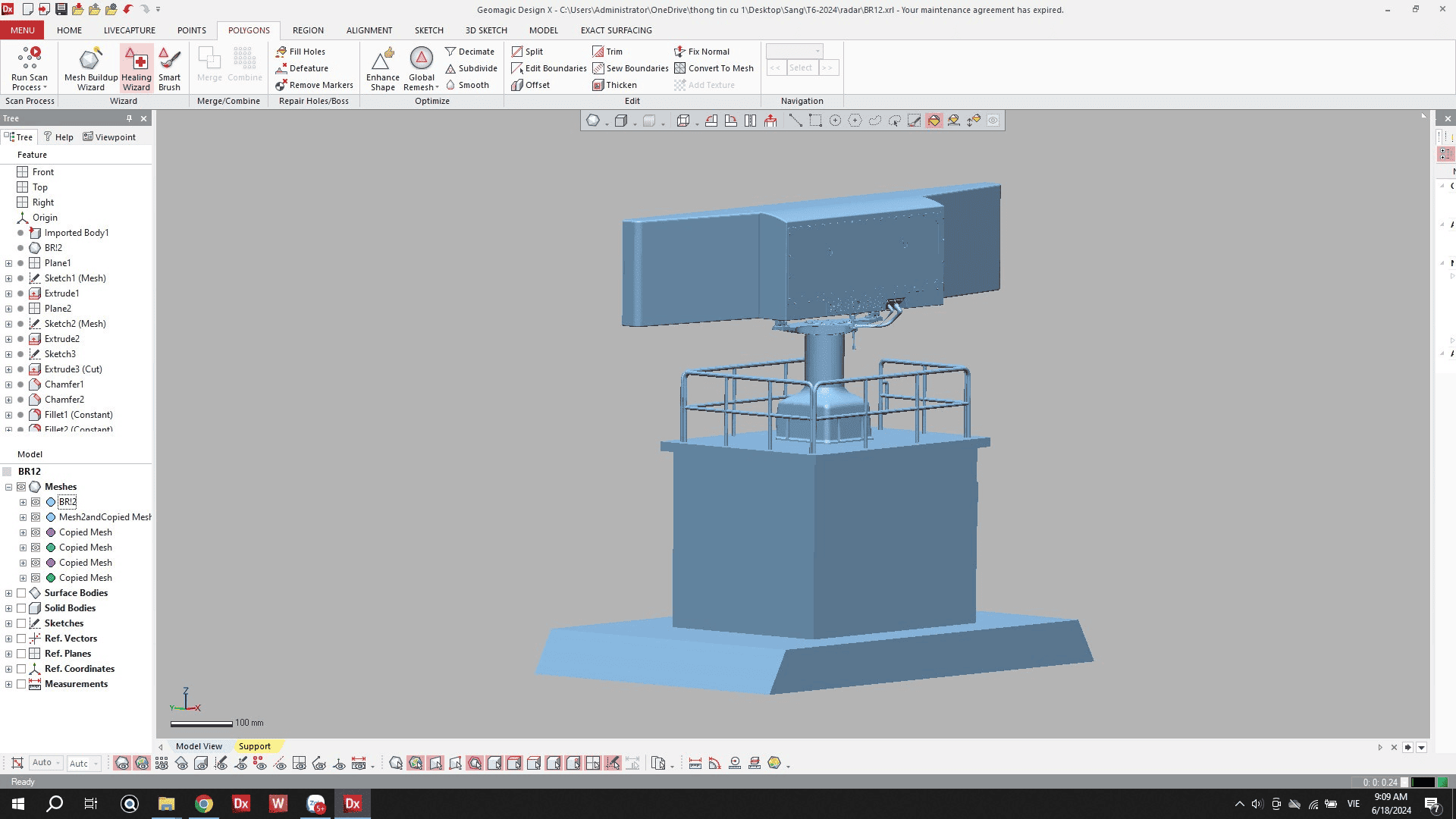

Tính toán, thiết kế lại cả 2 file để phù hợp đặt các cơ cấu quay bên trong

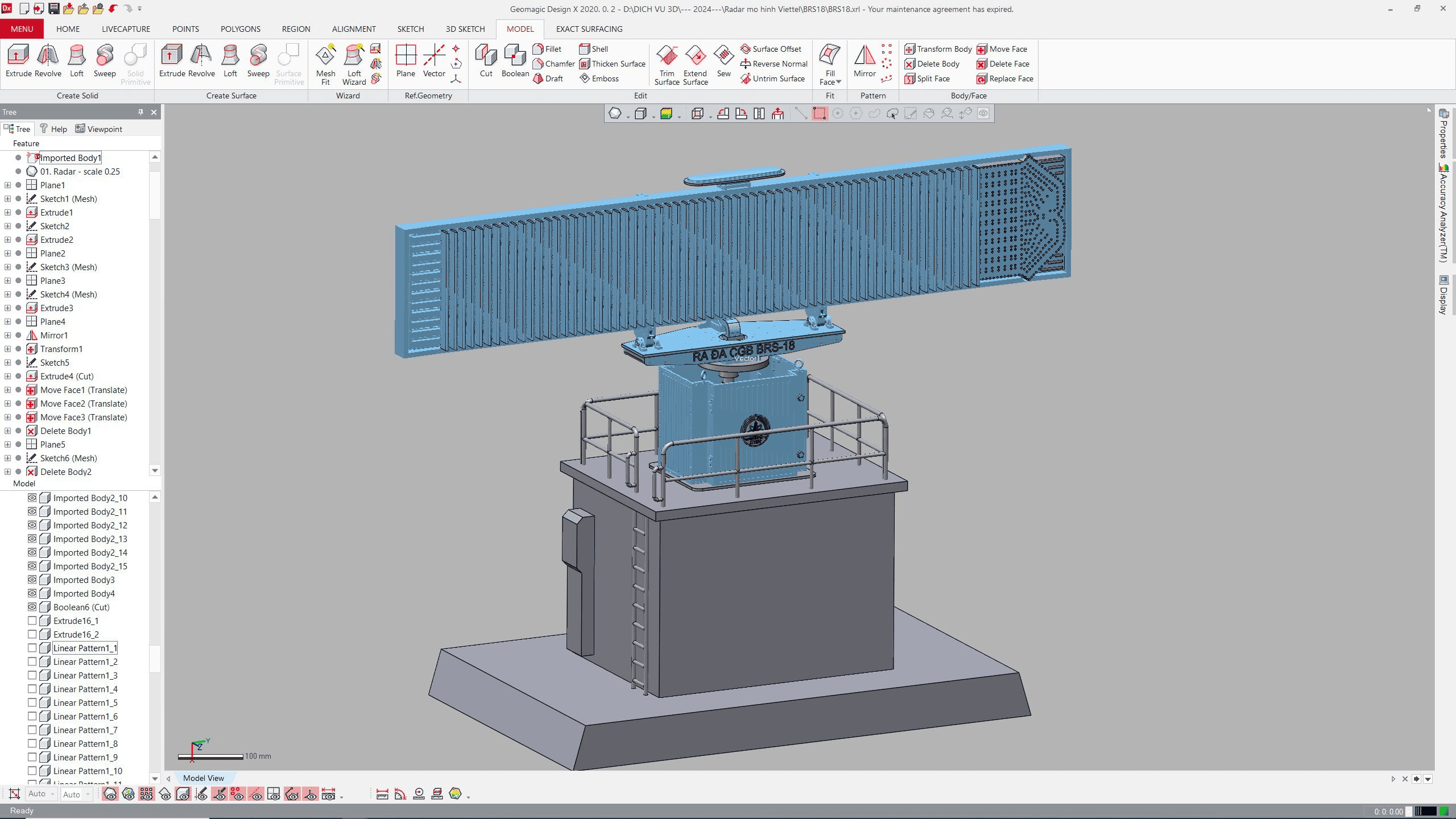

Fix file, thiết kế lại, hoàn thiện file theo yêu cầu của khách và đủ độ dày để in

Một vài góc nhìn của mẫu in 3D RADAR

VIDEO TẬN CẢNH SẢN PHẨM MẪU IN 3D KHỔNG LỒ RADAR CỦA CHÚNG TÔI

VÌ SAO NÊN LỰA CHỌN CHÚNG TÔI CHO VIỆC SẢN XUẤT CÁC MẪU IN 3D KHỔ LỚN?

Với kinh nghiệm nhiều năm trong lĩnh vực số hoá 3D, cùng với việc là công ty tiên phong trong lĩnh vực tại Việt Nam, Scantech tự tin mình là đơn vị có thể cung cấp chất lượng in 3D tốt nhất hiện nay. Với số lượng đối tác lớn trong và ngoài nước, chúng tôi thiết lập khách hàng thân thiết bằng chất lượng sản phẩm của mình.

  • Chuyên gia có hơn mười năm kinh nghiệm trực tiếp tư vấn khách hàng.
  • Kỹ thuật viên tối thiểu 7 năm kinh nghiệm trực tiếp thiết kế file 3D.
  • Nhanh chóng xử lý các vấn đề trong và sau in 3D – đảm bảo khách hàng luôn hài lòng khi giao phó.

” Chúng tôi tạo dựng niềm tin với khách hàng từ trải nghiệm thực tế và chất lượng sản phẩm.”
