Scan 3D Với CMM: Khi Nào Nên Dùng Công Nghệ Đo Lường Nào?

Trong bài toán đầu tư thiết bị đo lường công nghiệp, câu hỏi scan 3D với CMM luôn khiến nhiều doanh nghiệp bối rối: nên chọn máy đo tọa độ CMM truyền thống hay chuyển sang công nghệ scan 3D hiện đại? Mỗi công nghệ có thế mạnh riêng và việc chọn sai không chỉ lãng phí ngân sách mà còn ảnh hưởng đến hiệu quả kiểm soát chất lượng lâu dài. Bài viết này sẽ giúp bạn hiểu rõ bản chất của scan 3D với CMM, từ đó xác định chính xác khi nào nên dùng công nghệ đo lường nào.

Nội dung bài viết

CMM là gì? Scan 3D là gì?

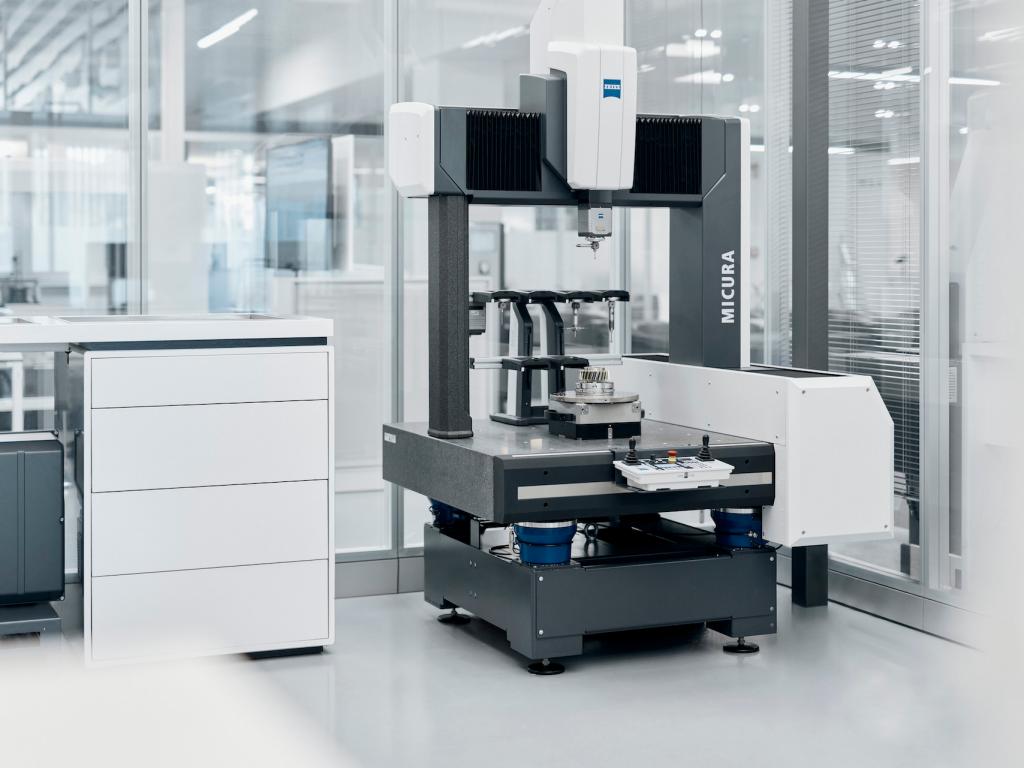

Máy đo tọa độ CMM (Coordinate Measuring Machine) hoạt động dựa trên nguyên lý tiếp xúc trực tiếp: đầu dò chạm vào từng điểm trên bề mặt chi tiết để ghi nhận tọa độ X, Y, Z. Đây là phương pháp đo điểm rời rạc, cho độ chính xác cực cao ở từng điểm đo cụ thể, thường được dùng trong phòng lab với điều kiện môi trường kiểm soát chặt chẽ.

Máy scan 3D hoạt động theo nguyên lý không tiếp xúc, sử dụng ánh sáng cấu trúc hoặc laser để quét toàn bộ bề mặt chi tiết trong thời gian rất ngắn, tạo ra hàng triệu điểm dữ liệu (đám mây điểm – point cloud) phản ánh đầy đủ hình học 3D của vật thể.

Trong so sánh scan 3D với CMM, khác biệt cốt lõi nằm ở cách tiếp cận: CMM đo “vài điểm chính xác tuyệt đối”, còn scan 3D đo “toàn bộ bề mặt với độ chính xác rất cao”.

Bảng so sánh nhanh Scan 3D với CMM

Tiêu chí	CMM truyền thống	Scan 3D
Nguyên lý đo	Tiếp xúc (đầu dò)	Không tiếp xúc (laser/ánh sáng)
Dữ liệu thu được	Điểm rời rạc	Đám mây điểm toàn bề mặt
Độ chính xác	Rất cao (µm) tại từng điểm	Cao (µm – 0.1mm) trên toàn bộ bề mặt
Tốc độ đo	Chậm hơn với chi tiết phức tạp	Nhanh, đo hàng nghìn điểm/giây
Bề mặt cong phức tạp	Hạn chế, khó tiếp cận	Rất mạnh
Tính di động	Thường cố định trong lab	Cầm tay, đo tại hiện trường
Thiết kế ngược	Không phù hợp	Rất phù hợp
Chi phí đầu tư ban đầu	Cao	Trung bình – Cao (tùy dòng máy)

Khi nào nên dùng CMM?

CMM là lựa chọn tối ưu khi:

Cần độ chính xác tuyệt đối ở các điểm đo quan trọng – ví dụ đo đường kính lỗ, khoảng cách giữa 2 lỗ ren, dung sai lắp ghép theo tiêu chuẩn ISO nghiêm ngặt.
Chi tiết có hình học đơn giản, ít bề mặt cong tự do – như trục, bánh răng, chi tiết cơ khí dạng khối.
Kiểm định trong phòng lab đạt chuẩn, phục vụ chứng nhận chất lượng, kiểm định theo quy trình ISO 17025.
Doanh nghiệp sản xuất linh kiện tiêu chuẩn hóa với số lượng lớn, cần kiểm tra theo định kỳ theo checklist cố định.

Ví dụ thực tế: Nhà sản xuất linh kiện ô tô cần kiểm tra lõi bắt vít trên chi tiết kim loại – CMM đảm bảo độ chính xác ở mức micron cho từng điểm đo cụ thể.

Khi nào nên dùng Scan 3D?

Scan 3D phát huy tối đa giá trị khi:

Cần đo toàn bộ bề mặt phức tạp, biên dạng cong tự do – khuôn mẫu, vỏ xe máy/ô tô, cánh quạt, chi tiết đúc.
Cần tốc độ đo nhanh, số lượng chi tiết lớn trong thời gian ngắn – phù hợp dây chuyền sản xuất tốc độ cao.
Thiết kế ngược – dựng lại mô hình CAD từ mẫu thực tế khi không có bản vẽ gốc.
Đo tại hiện trường , không cần mang mẫu về lab (chi tiết quá lớn, cố định hoặc thuộc công trình).
Ứng dụng đa ngành: kiểm tra mẫu, R&D sản phẩm mới, phục hồi sản phẩm văn hóa, nha khoa, y tế.

Ví dụ thực tế: Scantech từng ứng dụng scan 3D để số hóa tượng phật tại chùa Sùng Phúc – công việc mà CMM không thể thực hiện đo kích thước và tính chất bề mặt phức tạp của tượng.

Quá trình quét 3D được chuyển đổi sang máy đo tọa độ (CMM) như thế nào?

Câu trả lời là có, và đây đang là xu hướng phổ biến ở các nhà máy hiện đại. Thay vì chọn một trong hai doanh nghiệp ứng dụng mô hình lai:

Sử dụng scan 3D để đo nhanh toàn bộ hình học, phát hiện sai lệch tổng thể để thiết kế CAD.
Sử dụng CMM để xác định độ chính xác tuyệt đối tại các điểm đo tới giới hạn (kích thước quan trọng), yêu cầu dung sai độ cao nhất.

Sự kết hợp này giúp doanh nghiệp vừa tiết kiệm thời gian kiểm tra, vừa đảm bảo độ tin cậy cao nhất cho các thông số quan trọng. Scantech hiện là đơn vị cung cấp cả 2 giải pháp dòng – máy scan 3D (Artec 3D, Carl Zeiss) và hệ thống CMM Carl Zeiss – giúp doanh nghiệp dễ dàng xây dựng quy trình đo lường tối ưu, phù hợp ngân sách và nhu cầu thực tế.

Doanh nghiệp nên tự hỏi điều gì trước khi đầu tư?

1, Sản phẩm của bạn có bề mặt cong phức tạp hay chủ yếu là hình học đơn giản?

2, Dung sai yêu cầu là bao nhiêu – có cần độ chính xác ở từng điểm không?

3, Bạn cần đo trong phòng thí nghiệm hay tại trường sản phẩm hiện tại?

4, Ngân sách đầu tư và tần số sử dụng thiết bị như thế nào?

Trong cuộc so sánh quét 3D với CMM, không có công nghệ nào “tốt hơn” tuyệt đối – chỉ có công nghệ phù hợp hơn với từng bài toán đo lường cụ thể. Nếu bạn đang phân vân giữa hai giải pháp này, Scantech sẵn sàng tư vấn giải pháp đo lường tối ưu, phù hợp với sản phẩm và ngân sách của doanh nghiệp bạn.
