Giải Mã Độ Chính Xác: Scan 3D Chi Tiết Đầu Phun Keo 0.07mm

Giới thiệu thách thức (The Challenge)

Scan 3D chính xác cao – Độ chính xác Micro: Giới hạn của đo lường truyền thống

Trong ngành sản xuất linh kiện điện tử và quang học yêu cầu về độ chính xác là tuyệt đối. Chúng tôi tiếp nhận một thử thách kỹ thuật: Scan 3D chi tiết Kim Phun Keo (Precision Dispensing Nozzle).

• Chi tiết này có kích thước tổng thể nhỏ nhưng điểm mấu chốt là lỗ phun siêu nhỏ chỉ 0,07mm.
• Việc đo lường các chi tiết có độ chính xác cao như thế này bằng phương pháp truyền thống (thước kẹp, máy đo CMM tiếp xúc) gần như bất khả thi vì:

– Nguy cơ làm hỏng hoặc biến dáng mũi kim tinh vi.

– Không thể đo được hình dạng toàn bộ (Full-Field Geometry), đặc biệt là độ đồng tâm, độ thẳng và độ côn của mũi nhọn.

– Lỗ 0,07mm nằm ngoài khả năng tiếp cận và độ phân giải của hầu hết các công cụ đo lường phổ thông.

Thách thức này đòi hỏi một giải pháp Scan 3D không chỉ chính xác mà còn phải có khả năng xử lý các bề mặt phản chiếu và chi tiết vi mô.

Giải pháp toàn diện của Scantech VN (Our Comprehensive Solution)

Giải pháp scan 3D không tiếp xúc: Từ vi mô đến vĩ mô

Để giải quyết các yêu cầu kỹ thuật đa dạng, từ chi tiết siêu nhỏ đến vật thể lớn, chúng tôi sở hữu một hệ thống máy quét 3D chuyên nghiệp hàng đầu.

• Giải pháp cho chi tiết siêu chính xác (0,07mm):

– Chúng tôi sử dụng máy scan 3D ATOS Q (của ZEISS/GOM) – một giải pháp đo lường quang học không tiếp xúc (Non – Contact Measurement) chuyên dụng.

• Quy trình thực hiện:

– Sử dụng ống kính có trường đo nhỏ (Small Measuring Volume – MV) của ATOS Q để tập trung thu thập dữ liệu với mật độ điểm cao nhất.

– Áp dụng kỹ thuật scan chuyên biệt để thu thập dữ liệu ngay cả trên bề mặt kim loại phản chiếu.

– Kết quả là mô hình lưới (Mesh Model) từ hàng triệu điểm dữ liệu, mô tả chính xác hình dạng của đầu phun, bao gồm cả các hình học phức tạp.

Công nghệ & Dịch vụ scan 3D

Công nghệ scan 3D đa dạng – Độ chính xác tuyệt đối

Scantech VN mang đến các giải pháp Scan 3D linh hoạt, đáp ứng mọi yêu cầu về kích thước và độ chính xác.

Thiết bị	Hình ảnh	Ứng dụng chính	Điểm mạnh nổi bật
ZEISS ATOS Q		Kiểm tra chất lượng (QC), chi tiết có dung sai nghiêm ngặt (như chi tiết 0.07mm).	Độ chính xác đến vài micrometres, công nghệ Blue Light Equalizer xử lý bề mặt kim loại bóng.
Nhện không gian Artec II		Chi tiết nhỏ, hình học phức tạp, yêu cầu độ phân giải và độ sắc nét cao.	Quét cầm tay, linh hoạt, tốc độ nhanh, lý tưởng cho đồ trang sức, khuôn mẫu nhỏ.

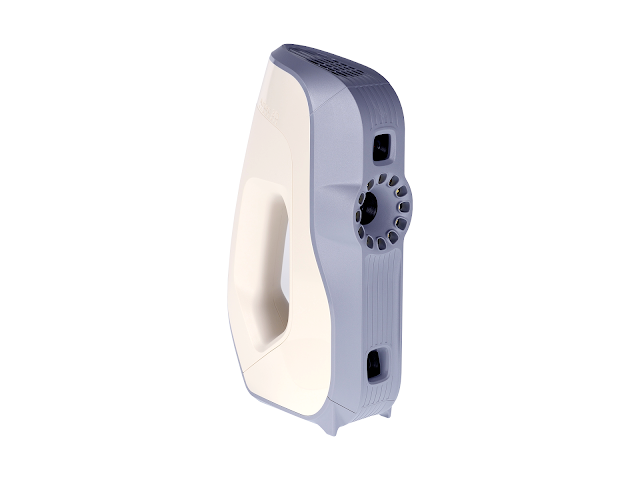

Artec Eva		Vật thể có kích thước trung bình và lớn (từ 10cm đến vài mét).	Tốc độ quét cực nhanh, khả năng thu thập màu sắc/kết cấu (texture) chất lượng cao.

• Lợi thế dịch vụ của Scantech VN: Chúng tôi không chỉ có máy móc hiện đại; chúng tôi có khả năng lựa chọn đúng công cụ (ATOS Q, Space Spider II hay EVA) cho từng dự án, đảm bảo hiệu quả và độ chính xác tối ưu nhất.

Scan để làm gì, mục đích (Purpose and Application)

Mục đích cuối cùng: Giá trị mang lại cho khách hàng

Scan 3D không chỉ là tạo ra mô hình 3D, đó là công cụ mang lại giá trị kinh tế và kỹ thuật vượt trội:

• Kiểm tra chất lượng (Quality Control):

– Dữ liệu scan 3D cho phép chúng tôi thực hiện bản đồ độ lệch (Color Map Deviation) bằng cách so sánh mô hình quét với bản vẽ CAD gốc.

– Giúp khách hàng xác định chính xác các khu vực bị sai lệch (mòn, biến dạng) trên đầu phun, đảm bảo chi tiết sản xuất hàng loạt đạt đúng tiêu chuẩn kỹ thuật.

• Thiết kế ngược (Reverse Engineering):

– Mô hình 3D chính xác là nền tảng để chúng tôi tạo lại bản vẽ CAD hoàn hảo, phục vụ việc chế tạo chi tiết thay thế hoặc cải tiến thiết kế khi bản vẽ gốc đã thất lạc.

• Phân tích thất bại (Failure Analysis):

– Ghi lại chi tiết hình dạng của các vết nứt, mòn hoặc hỏng hóc để tìm ra nguyên nhân và cải tiến sản phẩm.

Giải pháp thiết bị toàn diện – Dịch vụ scan 3D chính xác cao

Tại Scantech VN, chúng tôi hiểu rằng mỗi chi tiết kỹ thuật đều mang một bài toán riêng về độ chính xác. Với hệ thống thiết bị hàng đầu thế giới từ ATOS Q, Artec Space Spider II đến Artec Eva, chúng tôi cam kết cung cấp giải pháp Scan 3D tối ưu cho mọi kích thước và độ phức tạp.

Dù bạn kiểm tra chất lượng (QC) cho các chi tiết có dung sai khắt khe hay thực hiện thiết kế ngược (Reverse Engineering) cho những bộ phận máy móc phức tạp, đội ngũ chuyên gia của chúng tôi luôn sẵn sàng đồng hành.

Liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật và báo giá cho dự án của bạn!
